一、系統概述

該系統基于局域網（可跨路由跨網段）傳輸技術，專門用于醫院，可實現患者、護士、醫生之間的求助呼叫對講；病人可通過病床分機進行呼叫求助、信息查詢等；護士站、醫生辦公室主機可廣播、錄音錄像等。

該系統以全新的理念和方式提供了強大完善的醫護患信息、通訊功能，不僅保留了傳統產品的優點，而且創造性地提供了呼叫轉移、護士定位、語音提醒、信息發布等功能，提高了護理工作的自動化、數字化和人性化水平，實現了醫院護理信息管理系統向病房的延伸，成為醫院數字化建設中不可缺少的重要組成部分。

二、適用范圍

該系統適用于醫院、療養院、敬老院、養老院、月子中心等需要護理對講的場所。

三、系統組成

該系統主要由系統管理軟件、管理主機、數模轉換器、病房門口機、床頭分機（含呼叫手柄）、緊急呼叫分機、走廊屏顯示屏等組成（系統組成如下圖所示）

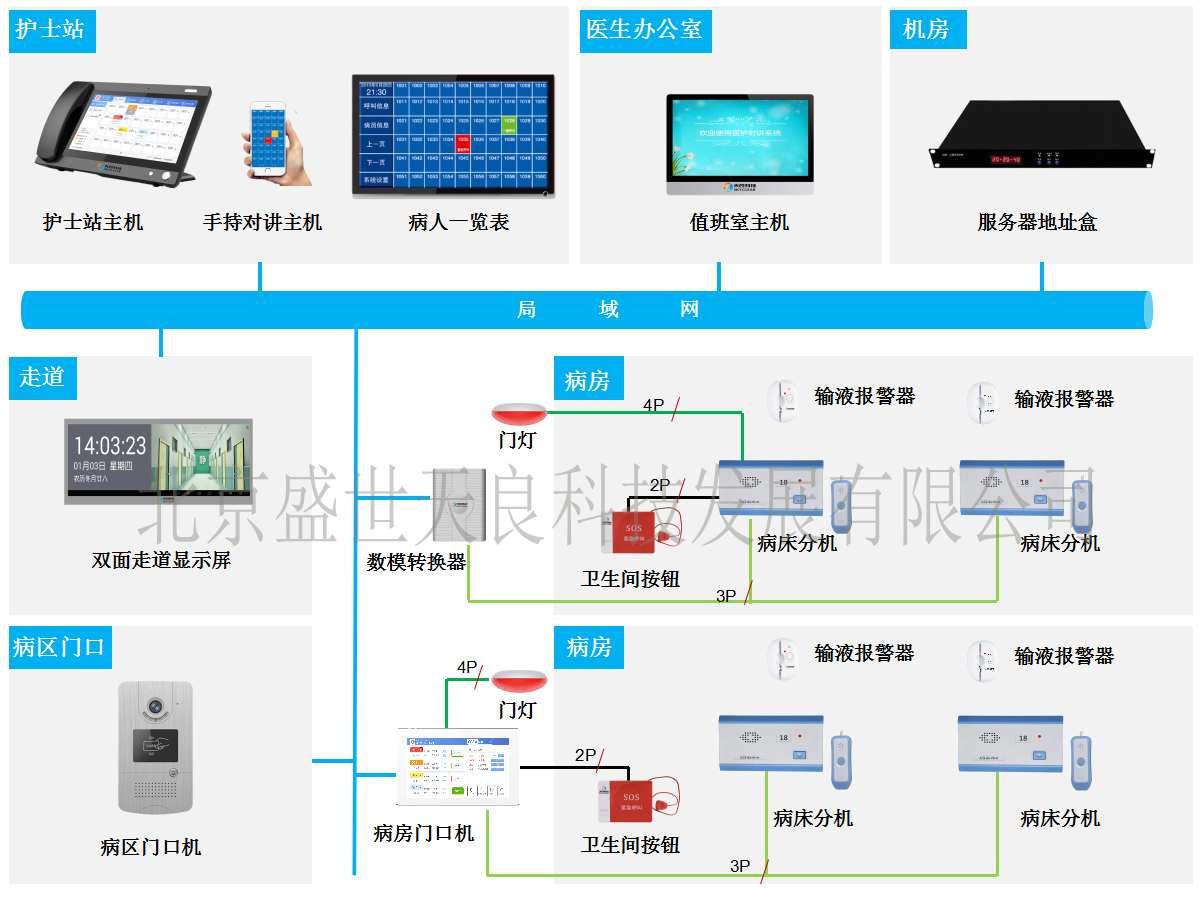

系統拓?fù)鋱D

四、系統功能介紹

觸摸顯示

護士站主機：采用LCD全觸摸屏操作，每個觸摸按鈕對應一個病床分機，每個觸摸按鈕上都可添加文字描述信息,可通過顏色區分各病人的護理等級。

呼叫對講

普通呼叫：老人可通過床頭分機呼叫管理室管理主機，管理主機有免提和全雙工聽筒兩種通話方式，床頭分機呼叫時，管理主機有語音播報，并能顯示呼叫信息。

緊急呼叫：衛生間/淋浴間的老人發生緊急情況時，可拉緊急按鈕的拉繩（或按緊急按鍵）發出報警信號；按鈕具有防水功能。

專呼/群呼

醫患對講：醫生通過醫護分機直接呼叫病床分機和患者通話。

護患對講：護士在護士站直接呼叫病床分機和患者通話。

醫護對講：醫生和護士通過醫護分機之間可互相呼叫通話。

可視對講

管理主機自帶攝像頭，可實現管理主機之間雙向可視對講。

呼叫轉移

轉移到其他管理區：本系統可將房間內老人的呼叫轉移到區域管理室以外的管理人員（當前工作位置裝有管理主機）。

主機托管：管理主機可將本主機的床頭分機托管給其它的管理主機管理。

呼叫上傳：當床頭分機呼叫超時無人應答時，可將呼叫信息上傳到其他管理主機上。

★公共廣播

全區廣播：管理主機可對所管理的設備進行全區MP3文件廣播、喊話廣播、外接音源廣播。

分區廣播：管理主機可對所管理的設備進行分區廣播。

定時廣播：管理主機可按單區、多區、全區設置和設定周期，用MP3文件定時廣播。

信息顯示

當老人呼叫時，走廊LED顯示屏?xí)L動顯示呼叫信息，無呼叫時顯示時間。

語音提醒

管理主機具有語音提醒、語音播報等功能。

錄音錄像

管理主機可對通話過程錄音錄像（本機SD卡錄音錄像），并能查詢播放、儲存、上傳至服務器。

其他功能

狀態提示：病床分機呼叫、對講狀態可用紅、綠色提示，每路按鍵可添加備注信息。

同步顯示：病床分機呼叫，主機、走廊顯示屏可同步顯示呼叫信息。

語音播報：病床分機呼叫，可語音播報“XX號房 XX號床 呼叫”。

在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。

五、核心設備介紹

（一）醫護管理系統平臺



1、產品說明

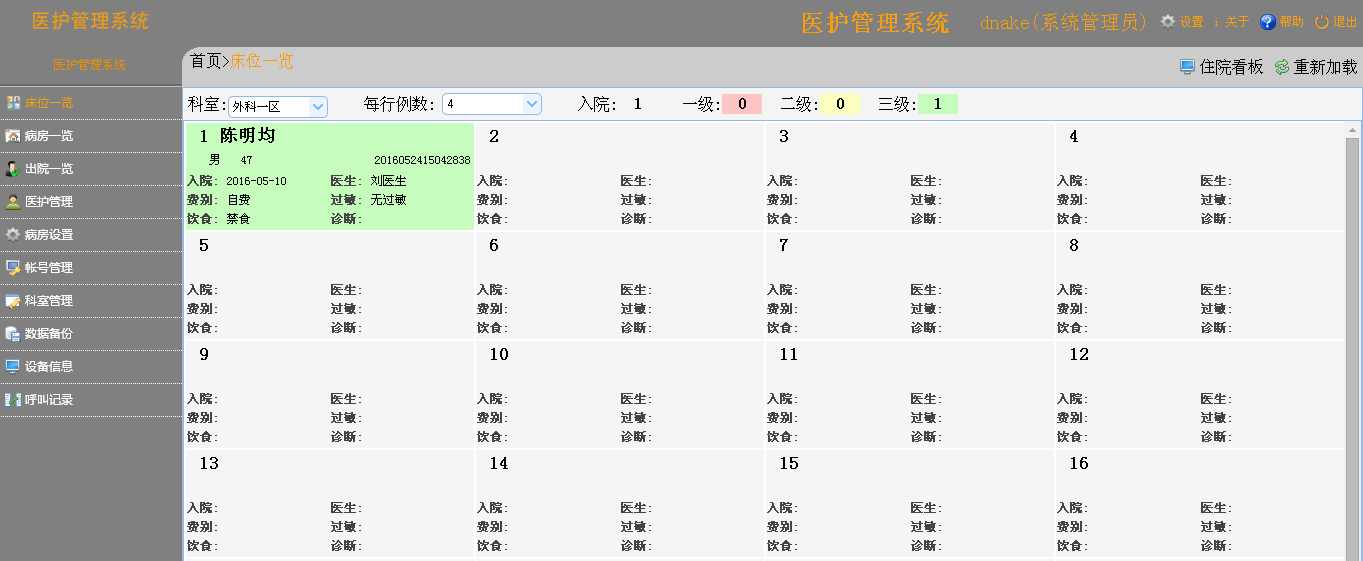

1) 整個系統的服務管理，是終端管理、系統運行、病床病房信息管理、醫護信息管理等綜合服務平臺。

2) 運行在普通商用計算機上。

2、 功能簡介

1) 負責整個系統的資料管理、分級管理、分級控制轉移或設置，與HIS系統的數據交換對接處理等。

2) 可對醫院的所有病床和所有呼叫設備統一進行管理。

3) 可通過HIS系統對醫院的各科室、護士站、醫生護士、病人的相關信息進行記錄并管理。

4) 系統在聯網的情況下，將各個病區的呼叫記錄匯總至網絡服務器，隨時查看，有助于醫院管理層對臨床護理的一些基本管理。

5) 標準接口協議，便于與不同項目、不同醫院HIS軟件廠家進行對接。

6) 該系統管理軟件的運行以否，不會影響整個醫護系統的正常工作。

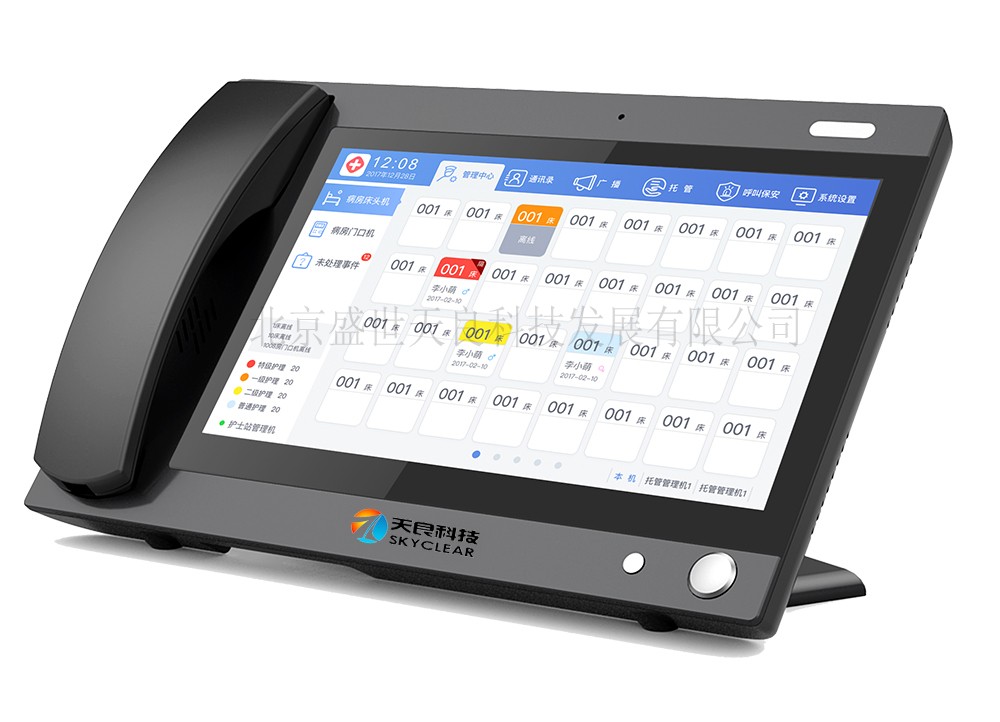

（二）管理主機  TL-C-HS10B



1、產品說明

采用10寸觸摸顯示屏， 720P高清攝像頭。一般放置在護士站的桌面上。有多級管理設置功能，可作一級管理主機使用。

2、 功能簡介

1) 雙工對講：可與分機雙工對講；可與主機雙工可視對講。對講方式有免提、手柄、TALK鍵。

2) 主機托管：可將本主機的病床分機托管給其它的護士站主機管理。

3) 狀態提示：分機呼叫、對講狀態可用紅、綠色提示，每路按鍵可添加備注信息。

4) 呼叫上傳：當分機呼叫超時無人應答時，可將呼叫信息上傳到高級別主機上。

5) 廣播播放：可用MP3文件對所有分機進行全區、定時廣播。

6) 分時段上傳：可設定不同時段的超時無應答上傳時間。

7) 病區門開鎖：可控制病區門鎖開閉，并能與探訪人可視對講，實現門禁管理。

8) 病員一覽表：可顯示每路病床分機的病人信息，并支持接入病員一覽表顯示。

9) 同步顯示：分機呼叫，主機、走廊顯示屏可同步顯示呼叫信息。

10) 語音播報：分機呼叫，可語音播報“XX號床 呼叫”或分機的備注信息。

11) 護理級別：可設置高級、特護、普通三種護理級別或自定義護理級別。

12) 音量調節：可單獨設置白天、夜晚分機的呼叫音量、通話音量。

13) 在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。

14) 其它功能：監聽等。

15) 接口多樣：有485通訊接口、報警輸出口、音頻輸入接口。

16) 錄音錄像：支持32GB TF卡，可對通話過程錄音錄像，并能查詢播放、儲存、上傳至服務器。

17) 自身供電：12V。

3、 技術參數

型 號	TL-C-HS10B
網絡接口	標準RJ45輸入
支持協議	TCP、UDP、RTP、ARP、IGMP、HTTP、SIP
網絡通信速率	100Mbps
操作系統	Android 4.4
屏幕分辨率	1024*600
顯示屏尺寸	10寸TFT觸摸屏
視頻編解碼	H.264
音頻編解碼	G.711
環境溫度	-10℃～+55℃
環境濕度	20%～93%
功耗	≤6W
輸入電源	DC12V
尺寸	303*195*30mm



（三）病房門口機TL-C-D10E



1、產品說明

超薄面板，壁掛式安裝在醫院病病房門口。

2、功能簡介

1) 采用10.1寸觸摸顯示屏，含模數轉換模塊和安裝底盒，嵌入式安裝在每個病房門口外的墻壁上；一個病房配置一臺，可通過一條三芯總線連接病房?jī)?nèi)的病床分機、護理標識；可外接門燈、防水按鈕。

2) 支持信息顯示：可顯示當前日期和時間、房間號、房間內的各個病床號、病人姓名等基本信息、該房間的責任護師和護士姓名、責任醫生姓名，并能查看該房間的責任護士照片、責任醫生照片。

3) 可同步主機顯示房間內的病床呼叫信息，即分機呼叫時，病房門口機和護士站主機的液晶屏上均同步顯示呼入狀態、病人信息、“XX號床 呼叫”。

4) 呼叫對講：可呼叫護士站主機、醫生辦公室主機，并雙工可視對講；可接聽其他房間的病床分機呼叫并雙工對講。

5) 護理定位：護士按下病房門口機上的“護理”按鍵，該病房門口門燈常亮綠色，并可利用此房間分機接聽其他病床呼叫、對講；離開時可再次按下此鍵解除該功能。

6)  安裝簡捷，與防水按鈕間一條二芯總線連接；與網絡交換機間一條網線連接。

7) 可同時顯示多路分機或防水按鈕的呼叫，可選擇接聽，并全部記憶保持。

8)  可單獨設置白天、夜晚分機的呼叫音量、通話音量。

技術參數

型 號	TL-C-HS10NL-AC
網絡接口	RJ45接口
總線協議	FSK
電源	DC12V
額定功耗	<48W
傳輸線阻抗	100Ω
網絡通信速率	100Mbps
顯示屏	10.1寸TFT(觸摸電容屏)
分辨率	1024*600
安裝方式	壁掛式
音頻采樣率	G.711/G.729
視頻編解碼	H.264
工作溫度	-10℃～+55℃
工作濕度	20%～93%
工作電流	≤200mA
操作系統	Linux2.6操作系統
供電電壓	24VDC
輸出饋電電壓	20V～22V
產品尺寸	270*189*16.5mm
網絡通信協議	TCP、UDP、RTP、ARP、IGMP、HTTP、SIP

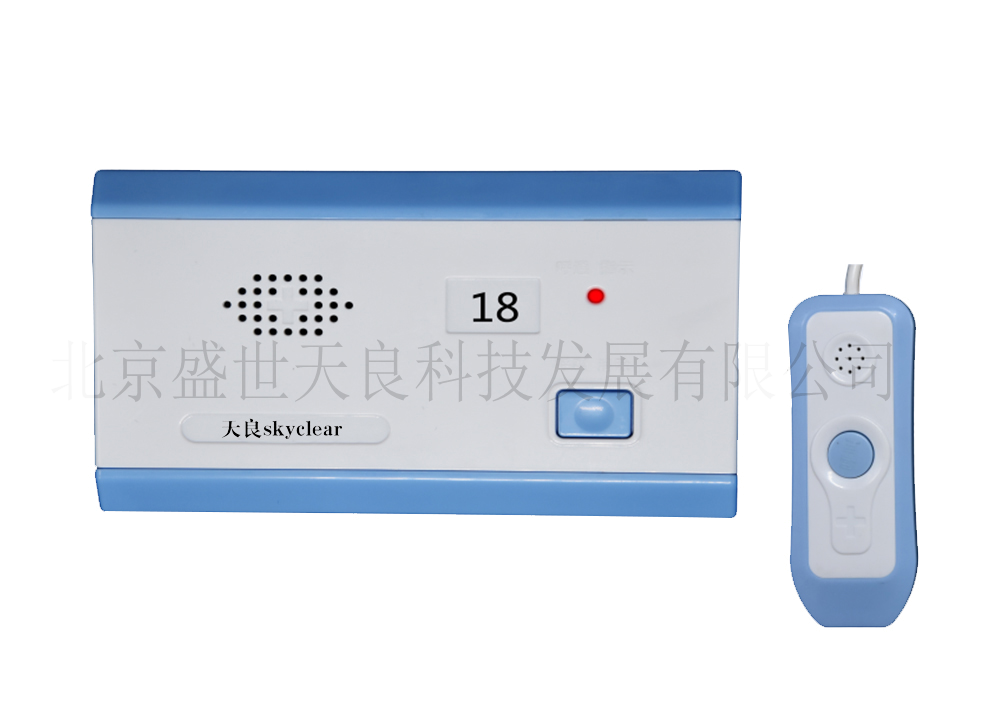

（四）病床分機   TL-C-R03N



1、產品說明

超薄面板，含手持，壁掛式安裝在醫院病床上方的設備帶上。

2、 功能簡介

1) 呼叫/解除：可向護士站主機呼叫與解除呼叫。

2) 雙工對講：可與護士站主機手持雙工對講。

3) 廣播播放：可接收主機的MP3文件廣播或喊話。

3、 技術參數

型 號	TL-C-R03N
總線協議	FSK
傳輸線阻抗	100Ω
數據發送幅度	≥6dBV
數據接收靈敏度	≤-6dBV
音頻頻率響應	50Hz～20KHz
MIC靈敏度	-56±2dB(V/μbar)
信噪比	≥70dB
喇叭	8Ω/1W
諧波失真度	≤0.3%
供電方式	饋電供電
工作電壓	15V～24V
待機電流	≤10mA
工作電流	≤100mA
工作溫度	-20℃～70℃
工作濕度	10%～93%
外部接口	總線、燈光控制接口、報警接口

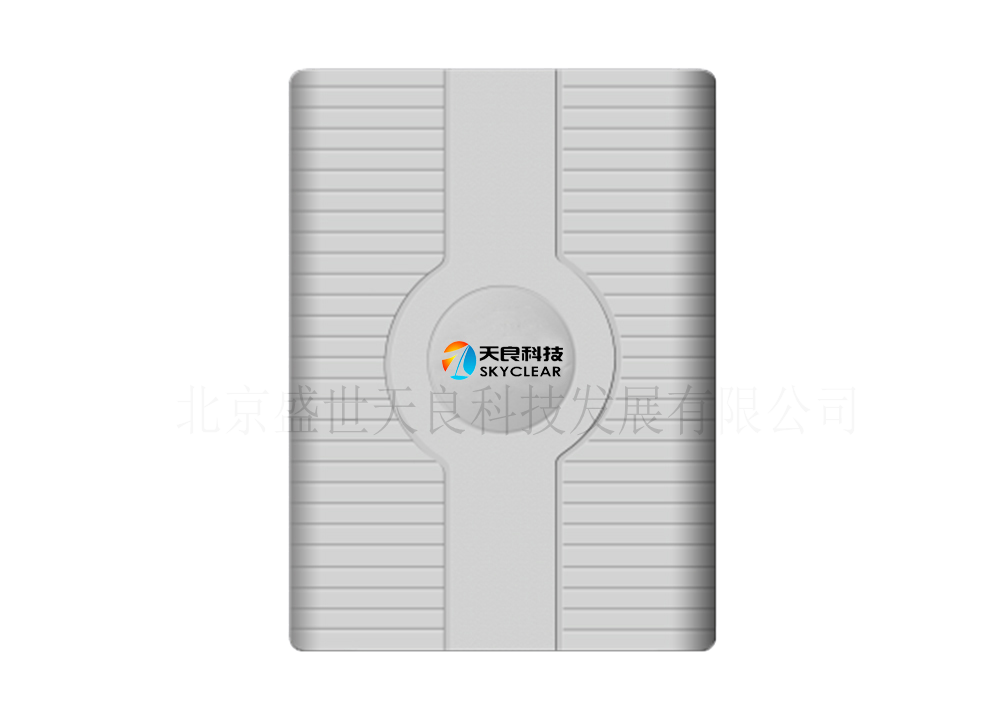

（五）IP數模轉換器TL-C-D101



（注：如病房門口設置門口機此設備不需購置。）

技術參數

型 號	TL-C-D101
總線協議	模擬總線:FSK 數字總線 :TCP/IP
傳輸線阻抗	100Ω
數據發送幅度	6dBV
數據接收靈敏度	-6dBV
音頻頻率響應	50Hz～20KHz
音頻接收靈敏度	-26dBV
音頻發送幅度	＜12dBV
信噪比	≥70dB
諧波失真度	≤0.3%
供電電壓	24VDC
輸出饋電電壓	20V～22V
工作電流	≤200mA
工作溫度	-20℃～70℃
工作濕度	10%～93%
外部接口	總線接口、電源接口、網絡接口、485擴展接口

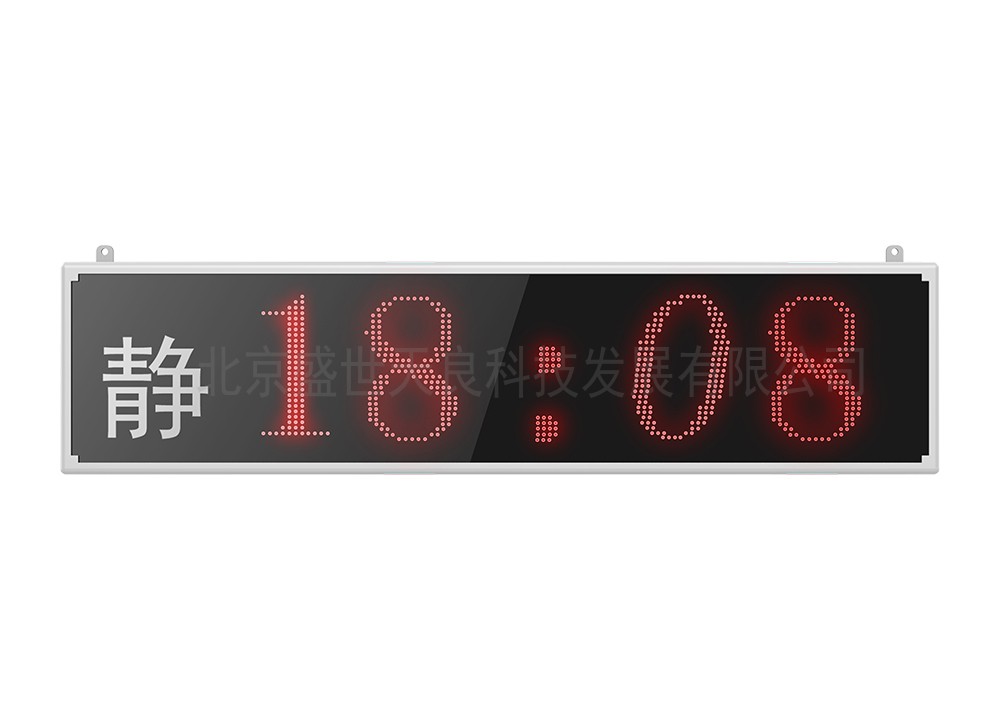

（六）LED走廊點陣屏  TL-C-F375



1、產品說明

鋁合金模具成型制造，表面鈦金氧化處理，可單面或雙面顯示。一般懸掛式安裝在走廊中，便于走廊中的護士觀察。

2、功能簡介

1) 可按床位呼叫、洗手間呼叫、輸液報警、護理增援狀態分類顯示呼叫信息；呼叫時，呼叫信息保持閃爍10秒，以提示正在呼叫中；

2) 床位呼叫時，可按房號、床位號滾動顯示：“XXX床 呼叫”；

3) 洗手間呼叫時，可滾動顯示“衛生間 報警”；

4) 輸液報警時，可滾動顯示“XXX床 輸液完畢”；

5) 護理增援時，可滾動顯示“XXX床 請求增援”；

6) 無呼叫時滾動顯示年、月、日、時間及“保持肅靜”或禮貌用語等；

7) 呼叫時可按房號、床位號進行語音播報呼叫詳細，閑時播放背景音樂。

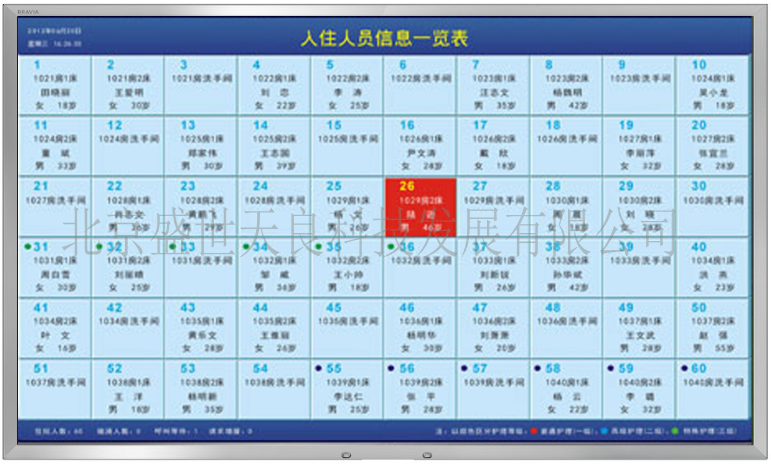

（七）病人一覽表



1、產品說明

基于局域網傳輸，由多媒體控制盒（或軟件）、液晶顯示器（自備）組成。建議選42英寸以上液晶顯示器，一般安裝在護士站，便于醫護人員查看。

2、功能簡介

1) 可顯示每位住院病人的姓名、住院病人的房間床位號、住院病人的護理等級等情況。

2) 可動態顯示呼入的病床分機號。

3) 同一局域網內，一臺護士站主機可對應連接一臺本液晶病員一覽表。

4) 多媒體控制盒與液晶顯示器間采用HDMI線連接。

5) 多媒體控制盒自帶兩個USB接口，可外接鼠標和鍵盤，進行錄入、修改病人信息。

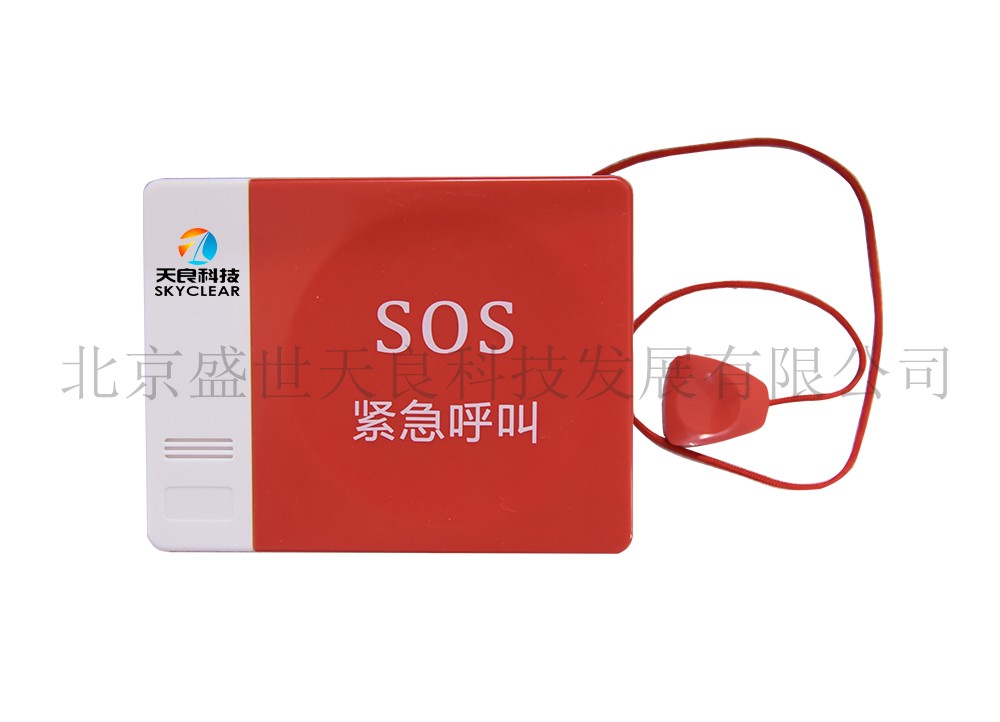

（八）緊急呼叫防水按鈕 TL-C-SOS99



1. 防水設計，壁掛式安裝在房間的洗手間內，可供病人緊急情況下報警；

2. 支持呼叫/報警：可拉線或按鍵報警；

3. 支持連線方式：與房間門口機間是無極性的兩芯線連接；

4. 衛生間緊急報警時，護士站管理機上會有語音提示、顯示呼入開關狀態信息；

5. 有解除報警功能。

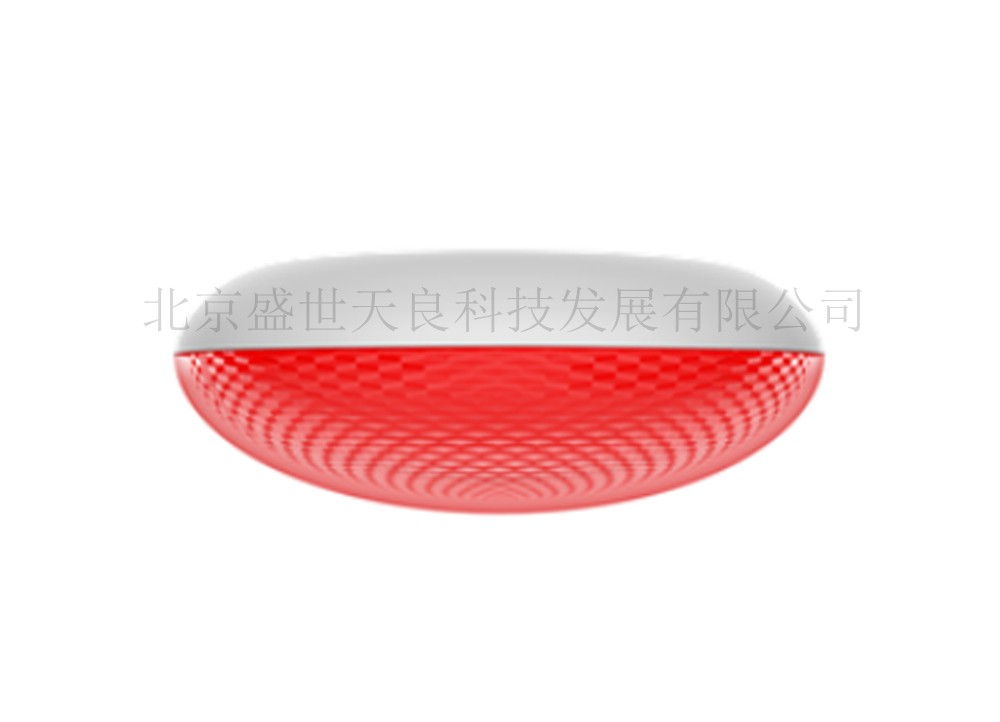

（九）門燈 TL-C-LD1C



1、產品說明

壁掛式安裝在病房的門口外，方便走廊中的醫護人觀察。

2、功能簡介

1) 可三色以區分病人普通呼叫、高級呼叫、衛生間呼叫、進入護理六狀態。

① 通呼叫時，該病房外的門燈閃亮藍色。

② 級呼叫時，該病房外的門燈閃亮紅色。

③ 輸液報
