一、系統概述

該系統基于局域網（可跨路由跨網段）傳輸技術，專門用于醫院，可實現患者、護士、醫生之間的求助呼叫對講；病人可通過病床分機進行呼叫求助、信息查詢等；護士站、醫生辦公室主機可廣播、錄音錄像等。

該系統以全新的理念和方式提供了完善的醫護患信息、通訊功能，不僅保留了傳統產品的優點，而且創造性地提供了呼叫轉移、護士定位、語音提醒、信息發布等功能，提高了護理工作的自動化、數字化和人性化水平，實現了醫院護理信息管理系統向病房的延伸，成為醫院數字化建設中不可缺少的重要組成部分。

二、適用范圍

該系統適用于醫院、療養院、敬老院、養老院、月子中心等需要護理對講的場所。

三、系統組成

該系統主要由系統管理軟件、醫生主機、護士站主機、病床分機（含呼叫手柄）、病房門口機、緊急呼叫分機、病房門燈、病人一覽表、走廊屏顯示屏、病區門口機等組成（系統組成如下圖所示）

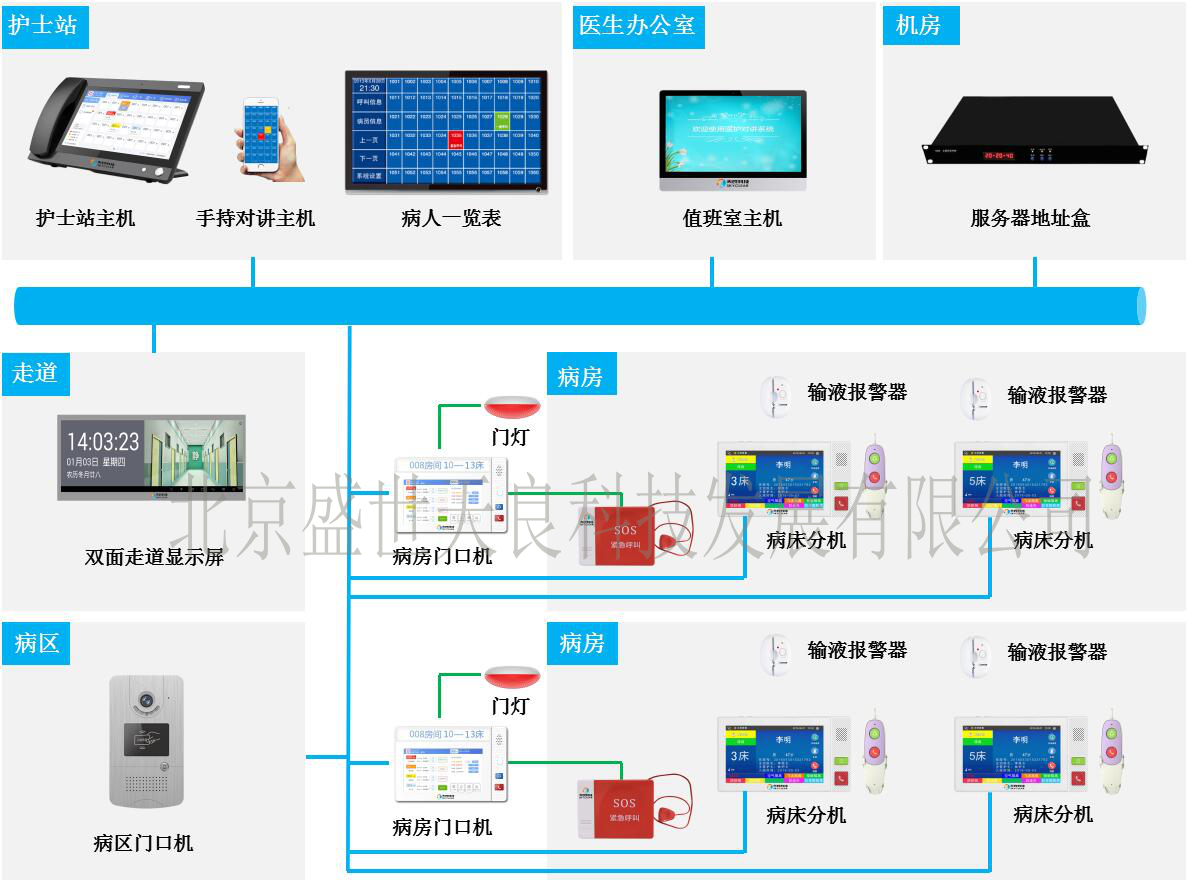

系統拓?fù)鋱D

四、系統功能

全數字系統

全數字系統，采用TCP/IP網絡傳輸技術，實現數據傳輸。醫護管理機、病房門口機、每臺病房分機可設置獨立IP地址，在軟件上進行獨立管理。

安卓操作系統

本系統病床分機采用Android操作系統，支持APP安裝，兼容性更強，功能更強大、操作簡單。

B/S架構

支持B/S架構，可以在任何地方進行操作而不用安裝任何專門的軟件，實現客戶端零維護。

遠程設置升級

可通過系統軟件對一臺或多臺病床分機進行遠程軟件設置及升級。

觸摸顯示

護士站主機：采用全觸摸屏操作，每個觸摸按鈕對應一個病床分機，每個觸摸按鈕上都可添加文字描述信息。

醫生主機：采用觸摸按鈕，液晶屏顯示。

病房門口機：采用全觸摸屏操作，可顯示病房內病人信息、責任醫生名稱及相片、責任護士名稱及相片。

病床分機：采用7吋多點觸控電容屏，可顯示病人信息，并能查看治療信息、費用信息、設備信息。

呼叫對講

普通呼叫：住院患者可通過病床分機呼叫護士站主機及病房門口機，護士站主機有免提和全雙工聽筒兩種通話方式，病床分機呼叫時，護士站主機有語音播報，并能顯示呼叫信息，病房門口機可同步顯示呼叫信息。

緊急呼叫：衛生間的病人發生緊急情況時，可拉緊急按鈕的拉繩（或按緊急按鍵）發出報警信號；按鈕具有防水功能。

增援呼叫：病床分機支持護理增援呼叫。醫護人員按分機上的“增援”鍵，可呼喚增派醫護人員。

換藥/提醒：按分機手持上的“換藥/提醒”鍵，護士站主機可語音提醒醫護人員換藥（也可自定義其它語音提醒功能）。

專呼/群呼

醫患對講：醫生通過醫護分機直接呼叫病床分機和患者通話。

護患對講：護士在護士站直接呼叫病床分機和患者通話。

醫護對講：醫生和護士通過醫護分機之間可互相呼叫通話。

可視對講

護士站之間對講：護士站主機自帶攝像頭，可相互呼叫，雙向可視對講。

醫生與護士站對講：醫生主機自帶攝像頭，與護士站主機可相互呼叫，雙向可視對講。

病區門口機呼叫對講：病區門口機自帶攝像頭，病人家屬能呼叫護士站主機，實現可視對講。

呼叫轉移

轉移到病房：醫護人員在病房處理工作時可以將其他病房的呼叫轉移到本房接聽并對講。

轉移到走廊：醫護人員在走廊行走時可隨時接聽到其他病房的呼叫。

轉移到其他醫護活動區：本系統可將患者的呼叫轉移到護士工作站以外的醫護人員（當前工作位置裝有醫護主機）。

主機托管：護士站主機可將本主機的病床分機托管給其它的護士站主機管理。

呼叫上傳：當病床分機呼叫超時無人應答時，可將呼叫信息上傳到高級別主機上。

分時段上傳：可設定不同時段的超時無應答上傳時間。

護理定位

護士進入病房時，按下門口分機“護理”鍵，門口機上顯示“護理中”。

護理級別

可設置高級、特護、普通三種護理級別或自定義護理級別。床頭設置護理等級、計量、禁食、隔離等護理標識，隨護士站主機醫囑記錄自動變換顏色。

HIS對接

護士站主機可讀取、調用HIS病人數據，并能錄入或修改病人信息。

信息發布

手動發布：在護士站，手動將床頭卡信息和門口信息分別發送到病床分機和病房門口機上。

自動發布：與HIS系統聯網后，系統自動將HIS系統傳過來的數據發送到病床分機和病房門口機上。

公共廣播

全區廣播：管理主機可對所管理的設備進行全區MP3文件廣播、喊話廣播、外接音源廣播。

定時廣播：管理主機可按單區、多區、全區設置和設定周期，用MP3文件定時廣播。

語音提醒

醫生主機、病床分機、護士站主機具有語音提醒等功能。

錄音錄像

管理主機可對通話過程錄音錄像（本機SD卡錄音錄像），并能查詢播放、儲存、上傳至服務器。

其他功能

狀態提示：病床分機呼叫、對講狀態可用紅、綠色提示，每路按鍵可添加備注信息。

病區門開鎖：可控制病區門鎖開閉，并能與探訪人可視對講，實現門禁管理。

病員一覽表：可顯示每路病床分機的病人信息，并支持接入病員一覽表顯示。

同步顯示：病床分機呼叫，主機、走廊顯示屏可同步顯示呼叫信息。

語音播報：病床分機呼叫，可語音播報“XX號房 XX號床 呼叫”。

在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。

五、核心設備介紹

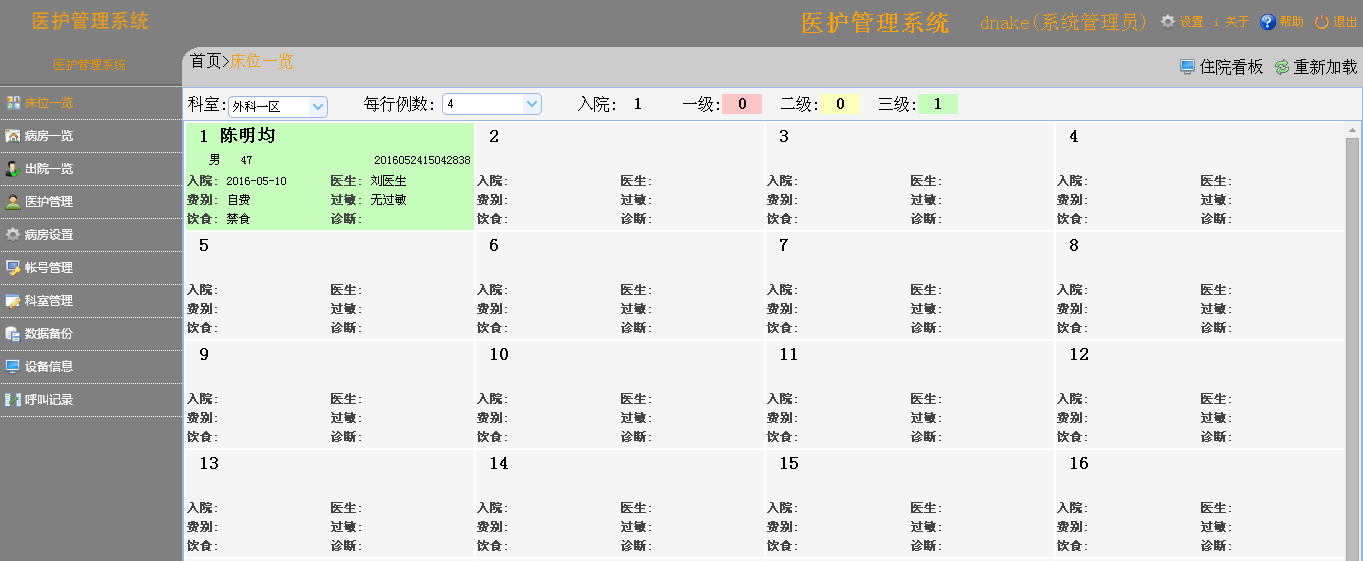

（一）醫護管理系統平臺



1、產品說明

1) 整個系統的服務管理，是終端管理、系統運行、病床病房信息管理、醫護信息管理等綜合服務平臺。

2) 運行在普通商用計算機上。

2、 功能簡介

1) 負責整個系統的資料管理、分級管理、分級控制轉移或設置，與HIS系統的數據交換對接處理等。

2) 可對醫院的所有病床和所有呼叫設備統一進行管理。

3) 可通過HIS系統對醫院的各科室、護士站、醫生護士、病人的相關信息進行記錄并管理。

4) 系統在聯網的情況下，將各個病區的呼叫記錄匯總至網絡服務器，隨時查看，有助于醫院管理層對臨床護理的一些基本管理。

5) 標準接口協議，便于與不同項目、不同醫院HIS軟件廠家進行對接。

6) 該系統管理軟件的運行以否，不會影響整個醫護系統的正常工作。

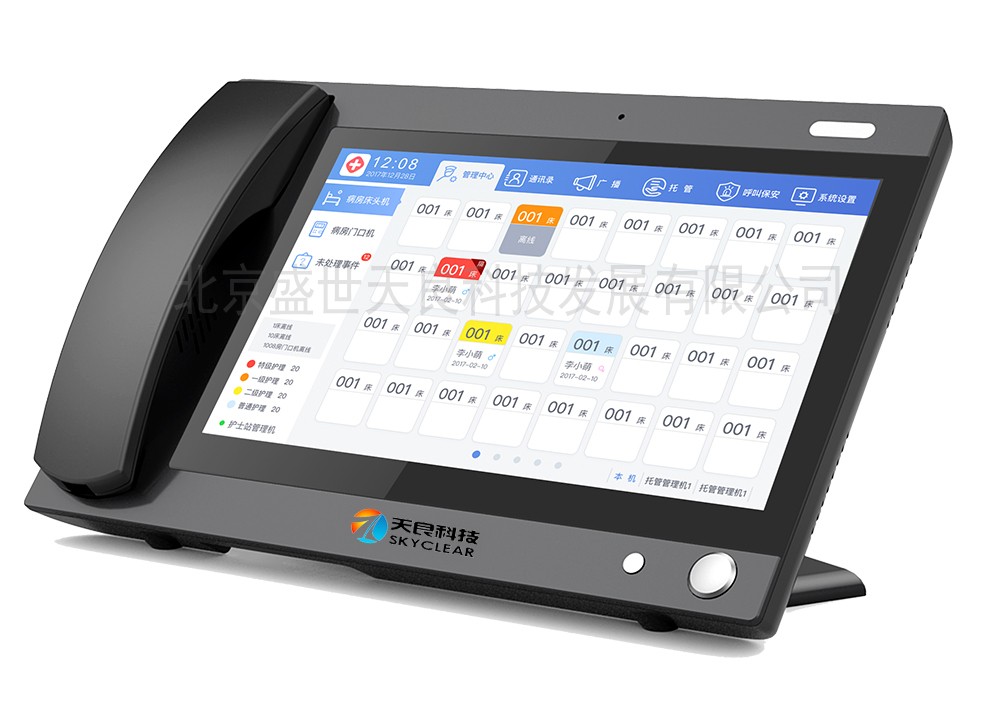

（二）醫生主機/護士站主機





1、產品說明

采用10.1寸觸摸顯示屏， 720P高清攝像頭。一般放置在護士站的桌面上。有多級管理設置功能，可作一級管理主機使用。

2、 功能簡介

1) 雙工對講：可與分機雙工對講；可與主機雙工可視對講。對講方式有免提、手柄、TALK鍵。

2) 主機托管：可將本主機的病床分機托管給其它的護士站主機管理。

3) 狀態提示：分機呼叫、對講狀態可用紅、綠色提示，每路按鍵可添加備注信息。

4) 呼叫上傳：當分機呼叫超時無人應答時，可將呼叫信息上傳到高級別主機上。

5) 廣播播放：可用MP3文件對所有分機進行全區、定時廣播。

6) 分時段上傳：可設定不同時段的超時無應答上傳時間。

7) 病區門開鎖：可控制病區門鎖開閉，并能與探訪人可視對講，實現門禁管理。

8) 病員一覽表：可顯示每路病床分機的病人信息，并支持接入病員一覽表顯示。

9) 同步顯示：分機呼叫，主機、走廊顯示屏可同步顯示呼叫信息。

10) 語音播報：分機呼叫，可語音播報“XX號房 XX號床 呼叫”或分機的備注信息。

11) 護理級別：可設置高級、特護、普通三種護理級別或自定義護理級別。

12) 音量調節：可單獨設置白天、夜晚分機的呼叫音量、通話音量。

13) 在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。

14) 其它功能：監聽等。

15) 接口多樣：有485通訊接口、報警輸出口、音頻輸入接口。

16) 錄音錄像：支持32GB TF卡，可對通話過程錄音錄像，并能查詢播放、儲存、上傳至服務器。

17) 自身供電：12V。

型 號	TLC-HS10B
網絡接口	標準RJ45輸入
支持協議	TCP、UDP、RTP、ARP、IGMP、HTTP、SIP
網絡通信速率	100Mbps
操作系統	Linux 2.6
屏幕分辨率	800*480
顯示屏尺寸	10寸電容觸摸屏
視頻編解碼	H.264
音頻編解碼	G.711
環境溫度	-10℃～+55℃
環境濕度	20%～93%
功耗	≤6W
輸入電源	DC12V

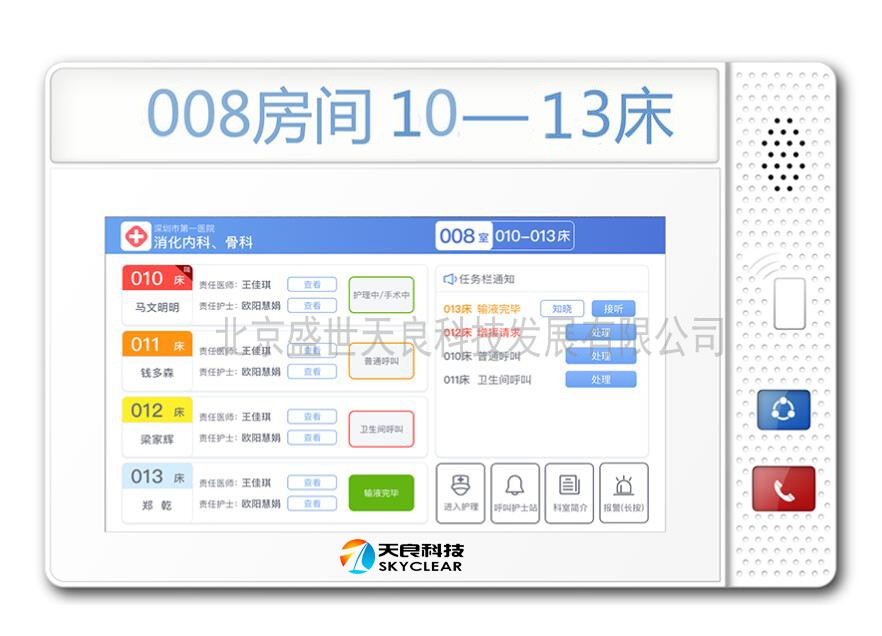

（三）病房門口機



1、產品說明

采用10寸觸摸顯示屏，ABS面板；嵌入式安裝在每個病房門口外的墻壁上； 一個病房配置一臺，可外接防水按鈕。

2、 功能簡介

1) 信息顯示：可顯示當前日期和時間、房間號、房間內的各個病床號、病人姓名等基本信息、該房間的責任護師和護士姓名、責任醫生姓名，并能查看該房間的責任護士照片、責任醫生照片。

2) 可同步主機顯示房間內的病床呼叫信息，即分機呼叫時，病房門口機和護士站主機的液晶屏上均同步顯示呼入狀態、病人信息、語音播報“XX號房 XX號床 呼叫”。

3) 呼叫對講：可呼叫護士站主機、醫生辦公室主機，并雙工可視對講；可接聽其他房間的病床分機呼叫并雙工對講。

4) 護理定位：護士按下病房門口機上的“護理”按鍵，該病房門口門燈常亮綠色，并可利用此房間分機接聽其他病床呼叫、對講；離開時可再次按下此鍵解除該功能。

5) 有485通訊接口。

6) 有多路輸入輸出控制接口（可外接電控鎖控制開啟病房門、可控制病房燈光、可外接探測設備等輸入設備）。

7) 安裝簡捷，與防水按鈕間一條二芯總線連接；與網絡交換機間一條網線連接。

8) 可同時顯示多路分機或防水按鈕的呼叫，可選擇接聽，并全部記憶保持。

9) 可單獨設置白天、夜晚分機的呼叫音量、通話音量。



型 號	TLC-D10NL
網絡接口	標準RJ45輸入
支持協議	TCP、UDP、RTP、ARP、IGMP、HTTP、SIP
操作系統	Linux2.6操作系統
屏幕分辨率	1024*600
顯示屏	10寸觸摸屏
網絡通信速率	100Mbps
音頻編解碼	G.711
環境溫度	-10℃～+55℃
環境濕度	20%～93%
功耗	≤3W
輸入電源	DC12V
產品尺寸	316*210*19mm

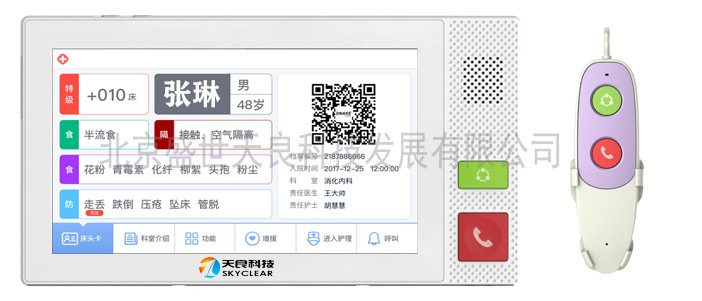

（四）病床分機



1、產品說明

采用4.3寸觸摸屏，超薄面板，含手持，壁掛式安裝在醫院病床上方的設備帶上。

2、 功能簡介

1) 呼叫/解除：可向護士站主機呼叫與解除呼叫。

2) 雙工對講：可與護士站主機手持雙工對講。

3) 信息查詢：可顯示病人信息、體檢信息、護理標識；可查看治療、費用、設備信息；可設定白天、夜晚定時打開、關閉液晶顯示。

4) 護理增援：按下分機上的“增援”鍵，可呼喚增派其他醫護人員。

5) 廣播播放：可接收主機的MP3文件廣播或喊話。

6) 輸液報警：可外接輸液報警器或其它監測病情設備，輸液結束或監測有異常時，可向主機報警

7) 廣播播放：可通過網絡接收主機的MP3 文件廣播或喊話

8) 供電方式：集中供電DC12V 輸入，或DC 座電源輸入

9) 具有語音提醒患者做檢查、服藥等功能。

10) 模式切換：進行白天與夜晚模式切換，包括音量、亮屏?xí)r間、屏幕亮度等的改變

11) 接口多樣：

① 可外接輸液報警器或其它監測病情設備，輸液結束或監測有異常時，可向主機報警。

② 可外接按鈕接線盒，實現擴接5個防水按鈕。

③ 可外接門燈。

型 號	TLC-R43NL
網絡接口	標準RJ45輸入
支持協議	TCP、UDP、RTP、ARP、IGMP、HTTP、SIP
操作系統	LINUX2.6操作系統
屏幕分辨率	800*480
顯示屏	4.3寸顯示屏
網絡通信速率	100Mbps
音頻編解碼	G.711
環境溫度	-10℃～+55℃
環境濕度	20%～93%
功耗	≤6W
輸入電源	DC12V
預留接口	Mini USB、WIFI、藍牙、485

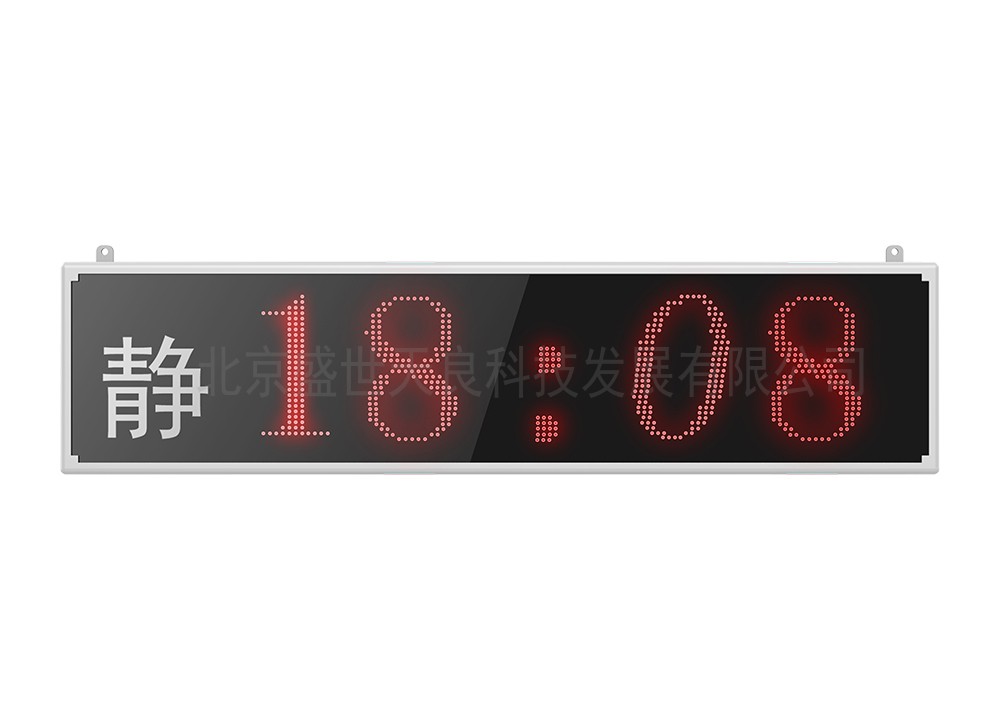

（五）LED走廊點陣屏

1、產品說明

鋁合金模具成型制造，表面鈦金氧化處理，可單面或雙面顯示。一般懸掛式安裝在走廊中，便于走廊中的護士觀察。

2、功能簡介

1) 可按病床呼叫、洗手間呼叫、輸液報警、護理增援狀態分類顯示呼叫信息；呼叫時，呼叫信息保持閃爍10秒，以提示正在呼叫中。

①病床呼叫時，可按房號、床位號滾動顯示：“XXXX房 XXX床 普通呼叫”、“XXXX房 XXX床 高級呼叫”、“XXXX房 XXX床 特級呼叫”；也可以按描述信息顯示，例如病人姓名張曉明，高級護理呼叫，可滾動顯示：“張曉明 高級呼叫”。

 ②洗手間呼叫時，可滾動顯示“XXXX房 洗手間 呼叫”。

 ③輸液報警時，可滾動顯示“XXXX房 XXX床 輸液完畢”。

 ④護理增援時，可滾動顯示“XXXX房 XXX床 請求增援”。

2) 無呼叫時滾動顯示年、月、日、時間及“保持肅靜”或禮貌用語等。

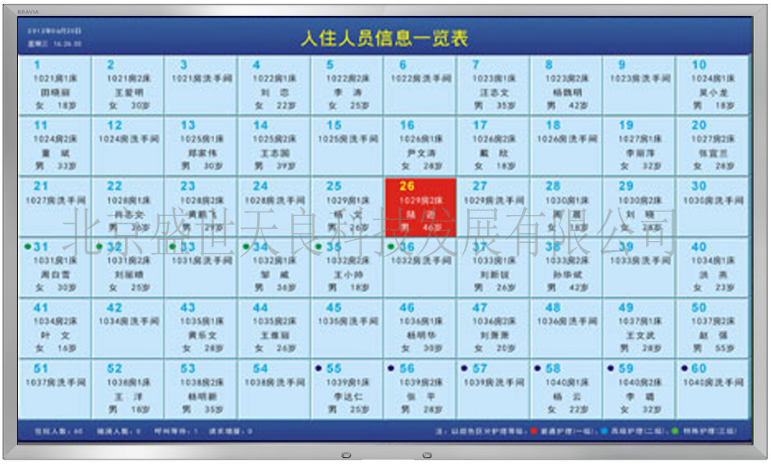

（六）病人一覽表



1、產品說明

基于局域網傳輸，由多媒體控制盒（或軟件）、液晶顯示器（自備）組成。建議選42英寸以上液晶顯示器，一般安裝在護士站，便于醫護人員查看。

2、功能簡介

1) 可顯示每位住院病人的姓名、住院病人的房間床位號、住院病人的護理等級等情況。

2) 可動態顯示呼入的病床分機號。

3) 同一局域網內，一臺護士站主機可對應連接一臺本液晶病員一覽表。

4) 多媒體控制盒與液晶顯示器間采用HDMI線連接。

5) 多媒體控制盒自帶兩個USB接口，可外接鼠標和鍵盤，進行錄入、修改病人信息。

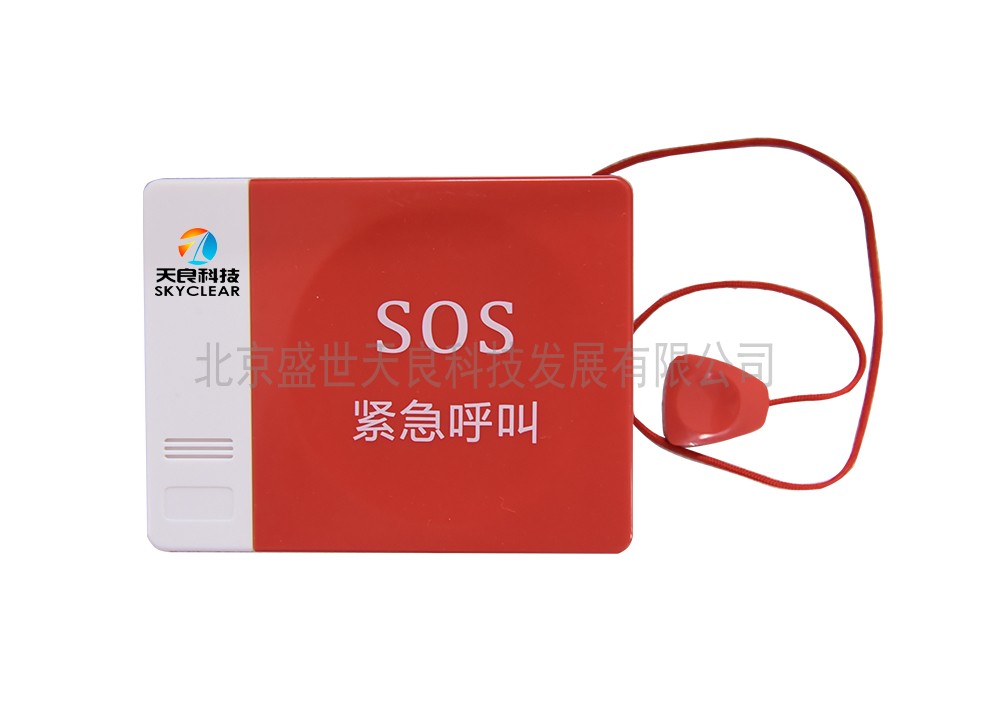

（七）緊急呼叫防水按鈕



1、產品說明

防水設計，壁掛式安裝在病房的洗手間內，可供病人緊急情況下報警。

2、功能簡介

1) 呼叫/報警：可拉線或按鍵報警。

2) 連線方式：與病房門口機間是無極性的兩芯線連接。

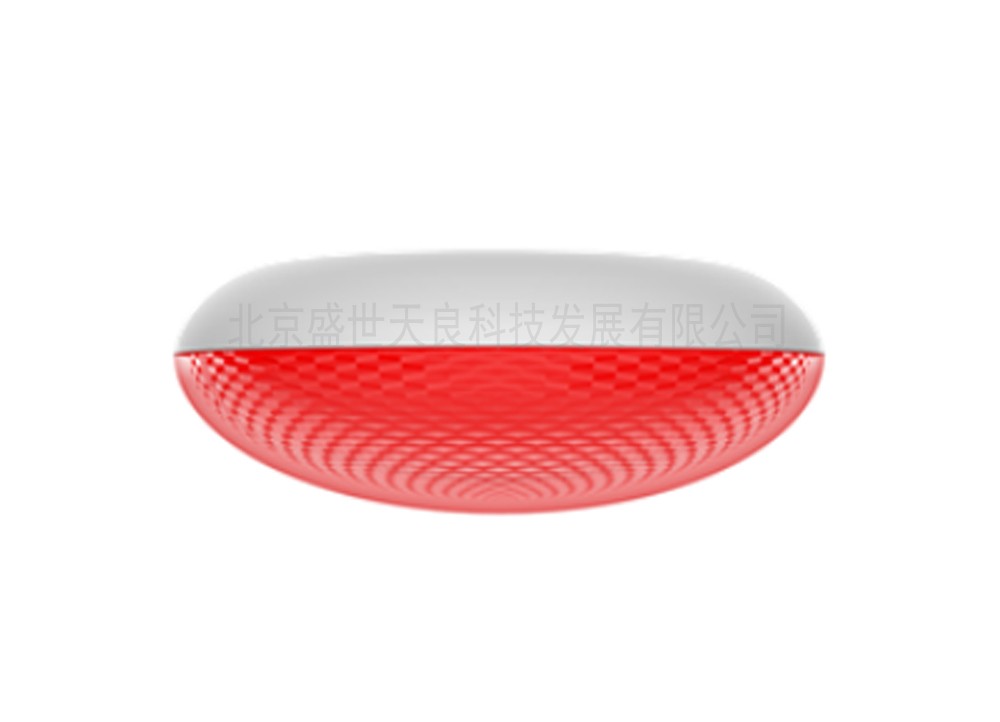

（八）門燈



1、產品說明

壁掛式安裝在病房的門口外，方便走廊中的醫護人觀察。

2、功能簡介

1) 可三色以區分病人普通呼叫、高級呼叫、衛生間呼叫、進入護理六狀態。

① 通呼叫時，該病房外的門燈閃亮藍色。

② 級呼叫時，該病房外的門燈閃亮紅色。

③ 輸液報警時，該病房外的門燈呈紅藍交替閃亮。

④ 衛生間報警時，該病房外的門燈呈紅色閃亮。

⑤ 按下病房門口機的“護理”鍵時，該病房外的門燈常亮綠 色。

2) 病床解除呼叫、護士站解除呼叫、衛生間解除報警時，該病房外的門燈熄滅。

3) 一般一個病房只需安裝一個。
