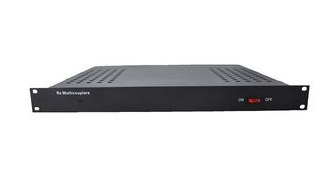

接收分路器是一種將天饋系統接收的一路信號進行多路選擇性輸出的信號接收分路器，多用于多信道基站，使得多個接收機能共用一根接收天線。接收分路器是由一個小型預選器、一個低噪聲大功率放大器、一組功率分配器和配套電源組成，通過改變?cè)行盘?hào)分路方式，可以將上行比較弱的對講機信號進行有效增強及放大，很好地解決了上行信號弱與射頻信號干擾互調的問題，保證了整個無線對講系統的穩定性。該接收分路器為19英寸標準基架設計，可從一分2到一分64積木式的靈活使用。即可降低架設成本又可以提高系統整體的通訊性能。
|
名稱 |
接收分路器 |
|
品牌 |
天良 |
|
型號 |
TLW-RB816 |
|
頻率范圍(MHz) |
350～520 |
|
帶外抑制(dB) |
≥70 |
|
系統增益 |
3.0 |
|
輸入駐波比 |
≤1：1.15 |
|
輸出駐波比 |
≤1：1.25 |
|
RX1/RX2隔離(dB) |
≥30 |
|
噪聲系數 |
2.5 |
|
IP3(dBm) |
34 |
|
每路承受功率 |
≥50W |
|
特性阻抗 |
50Ω |
