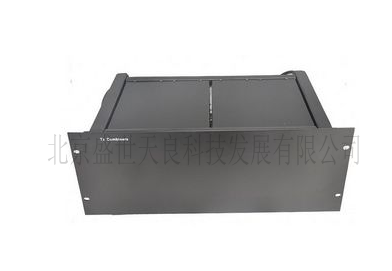

發射合路器是將多路系統信號合路成一路信號輸出到天饋系統的信號合成器。主要用于多信道基站，使得多個接收機能共用一根接收天線。
發射合路器完全摒棄原有傳統的系統合路模式，用帶狀線替代部分連接電纜，采用方腔結構，腔體之間不用軟電纜連接，采用點頻式腔體，通過調節腔體大小來改變頻率，使頻率匹配更加精確，信號衰減更小；承受功率加大，可以承載150W以上功率；箱體外加載雙同軸隔離器，增強信號隔離度，有效解決信號間干擾問題；機體外殼采用紫銅材料，有效防止其他閑雜信號干擾。大大提高了整個系統的穩定性和電性能指標。
而且該發射合路器采用積木式結構，體積小，可根據用戶的需求組合，方便安裝。在目前的無線接入系統、集群系統中應用極為出色
|
名稱 |
發射合路器 |
|
品牌 |
天良 |
|
型號 |
TLW-TC816 |
|
頻率范圍(MHz) |
350～520 |
|
輸入駐波比 |
1：1.20 |
|
信道插損(dB) |
3.5 |
|
輸入端口隔離(dB) |
≥80 |
|
輸出端駐波比 |
≤1：1.20 |
|
反向隔離(dB) |
≥60 |
|
信道間隔離(dB) |
≥75 |
|
每路承受功率 |
≥50W |
|
特性阻抗 |
50Ω |
