天良數字IP對講系統采用的IPAudio?技術，將音視頻信號以數據包形式在局域網LAN和廣域網WAN進行傳輸，可跨網段、跨路由，是一套純數字傳輸?shù)拿馓釋?duì)講系統。該系統采用天良自主知識產權的數字音視頻技術，徹底解決了網絡對講時的回音、嘯叫。
該系統專用于內部管理中心與各緊急呼叫點之間的報警、對講、監聽監視、錄音錄像、公共廣播、遠程開鎖以及公共區域的求助報警等。
一、 適用范圍
專用于內部緊急報警、對講、錄音錄像、監聽監視、公共廣播等。
二、 系統拓?fù)鋱D
三、 系統功能
l 多級管理：系統支持搭建從省監獄管理局→監獄監控中心→管教民警等多級管理中心，分擔數據流量，降低網絡異常導致的風險，滿足大規模應用。
l B/S架構：系統支持B/S架構，在局域網內可通過web網頁，根據賬戶、密碼登錄系統管理平臺，可以進行操作而不用安裝專門的軟件，實現客戶端零維護。
l 脫機運行：不依賴服務器的運行，能夠?qū)崿F(xiàn)基本對講功能。適用于功能要求簡單的情況，或作為與服務器網絡中斷時，各個獨立區域內監倉和管教民警通話的應急措施。
l VOIP電話接入：支持標準SIP通訊協議，可與VOIP電話進行雙向?qū)χv。
l 系統自動修復功能：系統運行過程中，如一臺或多臺管理機出現故障或管理機所處網絡出問題時，該管理機所管轄的分機自動轉入上級管理機進行監管，系統運行不受影響，確保正常工作。
l 管理機與分機或其他管理機雙工可視對講：管理機自帶攝像頭、鵝頸話筒，★10寸液晶全觸摸顯示屏顯示，對講方式有免提、手柄、TALK鍵。
l 管理機之間雙向可視對講：各管理中心管理機之間能相互呼叫，可實現雙向可視對講，本地視頻可以關閉或打開。
l 數字錄音錄像：管理機能對通話過程進行錄音錄像，并可記錄呼叫、通話的時間，錄音錄像文件保存在管理機SD卡中，并實時上傳到服務器上，實現雙重存儲。
l 托管功能：管理機上有“托管”菜單，按此菜單便可將所屬分機托管給其他管理機操作管理。
l 開門提示：系統支持每個接1-2對門磁。
l 開鎖功能：系統支持每個分機接2把電控鎖，管理機能分別控制每個分機2把電控鎖的開閉。
l 廣播功能：管理機可對所屬的分機進行點對點、分區、全區廣播，廣播方式支持mp3文件廣播、喊話廣播和外接有源音源廣播。
l 定時廣播：可按單區、多區、全區設置和設定周期，用MP3文件定時廣播。
l 通話保持：可將通話保持后，再選擇與其它呼入分機通話。
l 數據保密：對傳輸中的數據進行加密，以防止他人竊聽利用。
l 電子地圖：可顯示電子地圖、建筑物平面圖；可查找設備信息并呼叫。
l 呼叫無應答轉移：當分機呼叫管理機超時無應答時，系統可以將分機的呼叫轉移到其他指定的管理機上。
l 關機轉移：當被呼叫的管理機關機時，系統可以將分機的呼叫轉移到其他指定的管理機上。
l 通話中轉移：通話過程中所屬管理機可將此次通話轉接至其他管理機接聽。
l 遠程控制：系統可遠程控制燈光的開啟及關閉。
l 聯動控制：提供TCP指令、UDP指令、RS485接口、開關量接口。
l 語音播報：管理機可語音播報呼叫的分機備注信息或分機號。
l 分機呼入優先：管理機在監聽、監視、廣播等工作狀態下；分機呼叫、報警等呼入時優先插入，通話完畢后自動恢復原狀態。
l 監聽監視：可利用管理機監聽分機周圍的聲音，當分機帶攝像頭時，可監視分機周圍的現場情況；監聽監視時，能達到分機無察覺。
l 遠程自動升級：通過系統軟件可自動升級設備固件。
l 自動接聽：分機呼叫管理機時，管理機響鈴1-3聲后自動接聽，無需手動接聽。
l 在線檢測：可實時檢測分機的在線狀態，方便調試、檢修和維護。
l 喧嘩報警：當分機端有喧嘩時，可向管理報警。
l 防拆報警：當分機有人為非法強拆時，可自動向管理發出報警。
l 報警聯動：分機報警時，通過TCP連接與其它平臺聯動。如：開啟監控?cái)z像頭。
四、 核心設備介紹

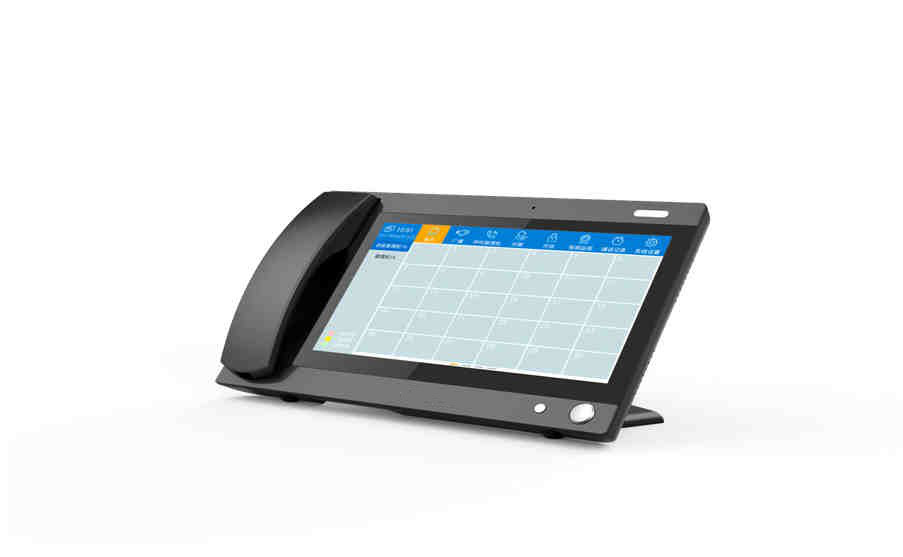

IP對講主機
型號：TL-C-IP900D
位置：主控室、分控室、領導辦公室、值班室，可進行廣播、對講和監聽監視。
產品特點
1. 一鍵呼叫：可一鍵快速呼叫系統內任一臺管理機或并全雙工可視對講。
2. 雙工對講：可與分機雙工可視（單向）對講；可與其他管理機雙工可視（雙向）對講。對講方式有免提、手柄、TALK鍵。
3. 高清視頻：可全屏顯示前端分機捕獲的高清視頻畫面，并提供網絡視頻數據，上大屏顯示?？汕袚Q全屏顯示前端分機附近IP CAMERA捕獲的高清視頻畫面。托管時本機可同時接收到終端分機的呼叫。
4. ★VOIP電話接入：支持標準SIP通訊協議，可與VOIP電話進行雙向?qū)χv。
5. 管理機托管：可將本管理機管理的分機托管給其它的管理機管理。
6. 呼叫上傳：當分機呼叫超時無人應答時，可將呼叫信息上傳到高級別管理機上。可設定不同時段的超時無應答上傳時間。
7. 狀態提示：分機報警、對講狀態可用紅、綠色提示，每路按鍵可添加備注信息。
8. 通話轉接：可將分機的通話轉接到系統內的任意一臺管理機上。
9. 通話保持：可將通話保持后，再選擇與其它呼入分機通話。
10.★監聽、監視：可循環監聽、監視或單個監聽、監視分機。
11.快切喊話：可對通話中的分機一鍵快速切換至全區喊話，結束后可恢復通話。
12.會議模式：與會議成員講話，其他成員也能聽到發言，實現多方通話功能。
13.喧嘩報警：當分機端有喧嘩時，可向管理機報警。
14.廣播播放：可用MP3文件對所有分機進行全區、分區、定時廣播、消防廣播。
15.★關機轉移：當管理機處于關機或未連接時，可將分機的呼叫轉移到其它管理機上。
16.★報警聯動：分機報警時，通過TCP連接與其它平臺聯動。如：開啟監控?cái)z像頭。
17.語音播報：可語音播報呼叫的分機備注信息或分機號。
18.數據保密：對傳輸中的數據進行加密，以防止他人竊聽利用。
19.在線檢測：可實時檢測分機的在線狀態，方便調試、檢修和維護。
20.接口多樣：有音頻輸入接口、485通訊接口、報警輸出口。
21.★數字錄音錄像：管理機能對通話過程進行錄音錄像，并可記錄呼叫、通話的時間，錄音錄像文件保存在管理機SD卡中，并實時上傳到服務器上，實現雙重存儲。
22.有以太網口的地方即可接入，支持跨網段和跨路由。
23.★支持WEB設置界面，支持遠程操作升級。
24.內置SD卡，可將SD卡或點播的MP3文件作為音源廣播給其他終端。
25.可管理80路終端分機
26. 網絡接口：RJ45接口
27. 電源：DC12V
28. 操作系統：Android4.4
29. 顯示屏：10.1寸TFT(觸摸電容屏)
30. 分辨率：1024*600
31. 攝像頭：720P高清攝像頭
32. 額定功耗：<6W
33. 網絡通信協議：TCP、UDP、RTP、ARP、IGMP、HTTP、SIP
34. 網絡通信速率：100Mbps
35.音頻采樣率：G.711
36.視頻編解碼：H.264
37.工作溫度：-20℃～+55℃
38.工作濕度：20%～93%
39.產品尺寸：303*194*42.5mm
40.安裝方式：桌面式

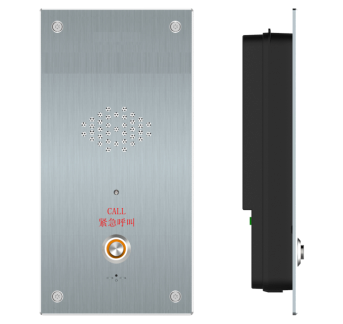

IP對講分機
型號：TL-C-IP808D

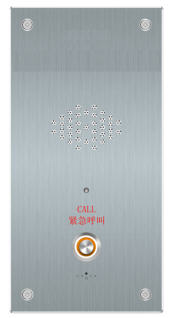

明裝分機：
外觀尺寸（83MM*168MM*42MM）
暗裝分機：
外觀尺寸(90MM*185MM*48MM)（預埋尺寸：85MM*180MM*45MM）
產品用途
◆ 一鍵網絡對講終端；
◆可用來接收廣播和播放背景音樂；
產品特點
◆ 可選擇不同安裝方式：明裝或暗裝
◆ 單按鍵分機可一鍵報警到值班室，雙按鍵分機可選擇一鍵作為報警，一鍵作為普通呼叫
◆ 有以太網口的地方即可接入，支持跨網段和跨路由
◆ 可向所屬管理機呼叫報警，發起通話請求
◆ 周圍環境嘈雜吵鬧時自動向管理主機發起報警
◆ 可連接錄音設備，將管理機與分機通話內容進行錄音
◆ 可外接麥克風和有源音箱
◆ 可采取集中供電模式
◆ 支持WEB設置界面
◆ 支持在線升級
技術參數
|
型 號 |
TL-C-IP808D |
|
網絡接口 |
標準RJ45輸入 |
|
支持協議 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
操作系統 |
Linux 2.6 |
|
攝像頭 |
30W CMOS攝像頭 |
|
網絡通信速率 |
100Mbps |
|
視頻編解碼 |
H.264 |
|
音頻編解碼 |
G.711 |
|
環境溫度 |
-20℃～+55℃ |
|
環境濕度 |
20%～93% |
|
功耗 |
≤6W |
|
輸入電源 |
DC12V |
|
尺寸 |
暗裝 90*185*48（預埋尺寸：85*180*45） 明裝83*168*42 |
