系統概述
專用于醫院ICU重病房病人與家屬之間的探視對講。系統基于局域網傳輸，以TCP/IP協議傳輸視頻、音頻和多種控制信號，易于Internet連接和訪問。該系統基于局域網（可跨路由跨網段）傳輸技術，專門用于醫院。利用現代科技數字網絡技術構建的ICU探視系統，從本質上使重癥病人得到及時的監護和治療，提高了危重病人搶救成功率，降低了并發癥的發病率和死亡率，該系統與醫院的綜合系統緊密結合，形成有序的就醫環境和工作環境，適用于各類醫院。
適用范圍
該系統適用于醫院ICU重癥病房、傳染病房等需要隔離探視對講場所。
系統組成
該系統主要由系統管理軟件、護士站主機、病床分機、探視主機、病人一覽表等組成（系統組成如下圖所示）
四、系統功能介紹
1. 可視對講：
1) 可視雙工：護士站主機可接聽探視主機的呼叫并能雙工可視對講；可與病床分機相互呼叫、雙工可視對講。對講方式有手持、免提。
2) 呼叫轉接對講：家屬探視時，只需點擊探視主機界面上的通話鍵，護士站的可視管理主機界面即時顯示呼入探視主機號及畫面，護士人員只需點擊界面上的接聽按鈕與探視者進行雙向可視通話，護士人員按需輸入病床分機號轉接，探視者即可與病床進行雙向可視通話，通話完畢，可按下探視主機或病床分機面板上的通話鍵掛機。
3) 監聽監視：當護士人員需要監聽監視某個病人與探視者通話時，只需點擊正在通話中的探視主機號，即可監聽監視；監聽監視過程中可進行“切斷”、“強行切斷”或“退出”動作；如有多路探訪機正在通話，可交替選擇其它正在通話的分機進行監聽監視，并有相應的通話時間顯示。
4) 時間設定：可設定分機的通話時間（時間范圍60分鐘以內）。
5) 通話計時：可顯示探視主機與病床分機的通話時間，方便護士查看。
6) 切斷通話：當護士人員監視病人與探視者通話畫面時，可根據病人情況是否選擇需要“切斷”或“強行切斷”該路通話。
A. 切斷：當護士人員“切斷”探訪者與病人的通話時，將延遲1分鐘來提醒雙方不宜長時間通話，病人需適當休息，通話即將結束。
B. 強行切斷：當護士人員“強行切斷”探訪者與病人的通話時，通話即立即結束。
7) 查看病床：當護士人員需要查看查聽某路病床時，只需點擊管理主機上的查看病床按鈕并輸入要查看的病床號，按“查看”鍵方可查看病人畫面及查聽聲音。
8) 病區門開鎖：可控制病區門鎖開閉，并能與探訪人可視對講，實現門禁管理。
2. 求助呼叫
1) 一鍵呼叫：探視主機、病床分機可一鍵式呼叫護士站主機。
2) 緊急報警：衛生間病人可向護士站主機緊急報警。
3. 錄音錄像
可對通話過程錄音錄像（本機SD卡錄音錄像），并能查詢播放、儲存。
五、核心設備介紹

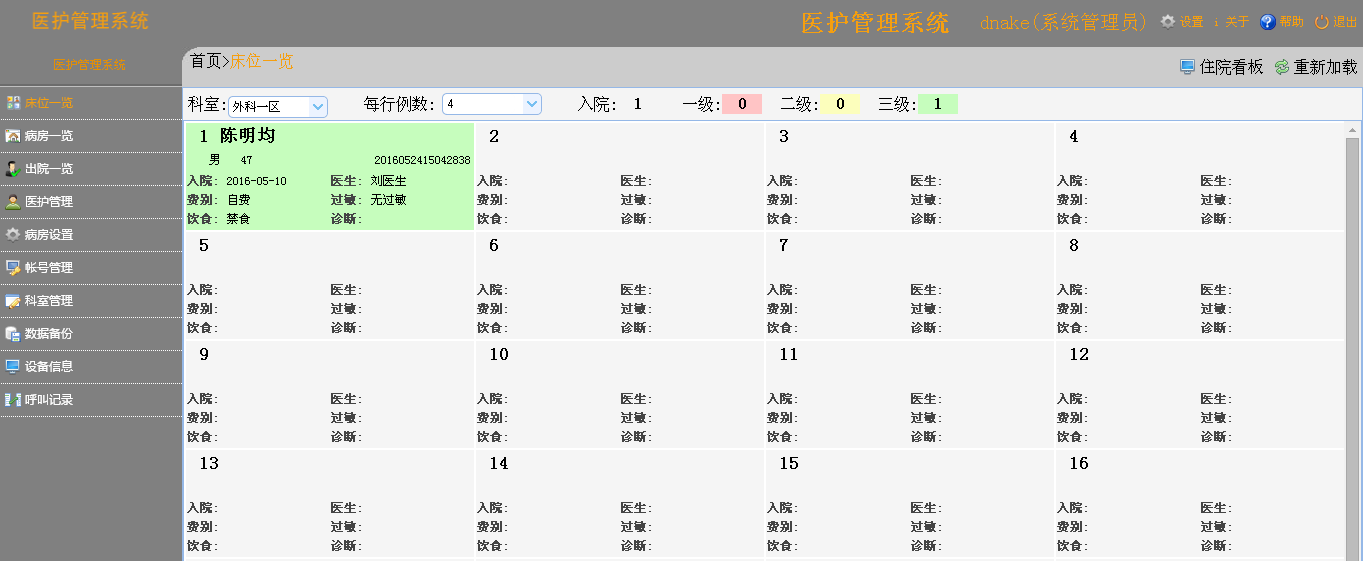

(一) 醫護管理系統平臺軟件
1、產品說明
1) 整個系統的服務管理，是終端管理、系統運行、病床病房信息管理、醫護信息管理等綜合服務平臺。
2) 運行在普通商用計算機上。
2、 功能簡介
1) 負責整個系統的資料管理、分級管理、分級控制轉移或設置，與HIS系統的數據交換對接處理等。
2) 可對醫院的所有病床和所有呼叫設備統一進行管理。
3) 可通過HIS系統對醫院的各科室、護士站、醫生護士、病人的相關信息進行記錄并管理。
4) 系統在聯網的情況下，將各個病區的呼叫記錄匯總至網絡服務器，隨時查看，有助于醫院管理層對臨床護理的一些基本管理。
5) 標準接口協議，便于與不同項目、不同醫院HIS軟件廠家進行對接。
6) 該系統管理軟件的運行以否，不會影響整個醫護系統的正常工作。

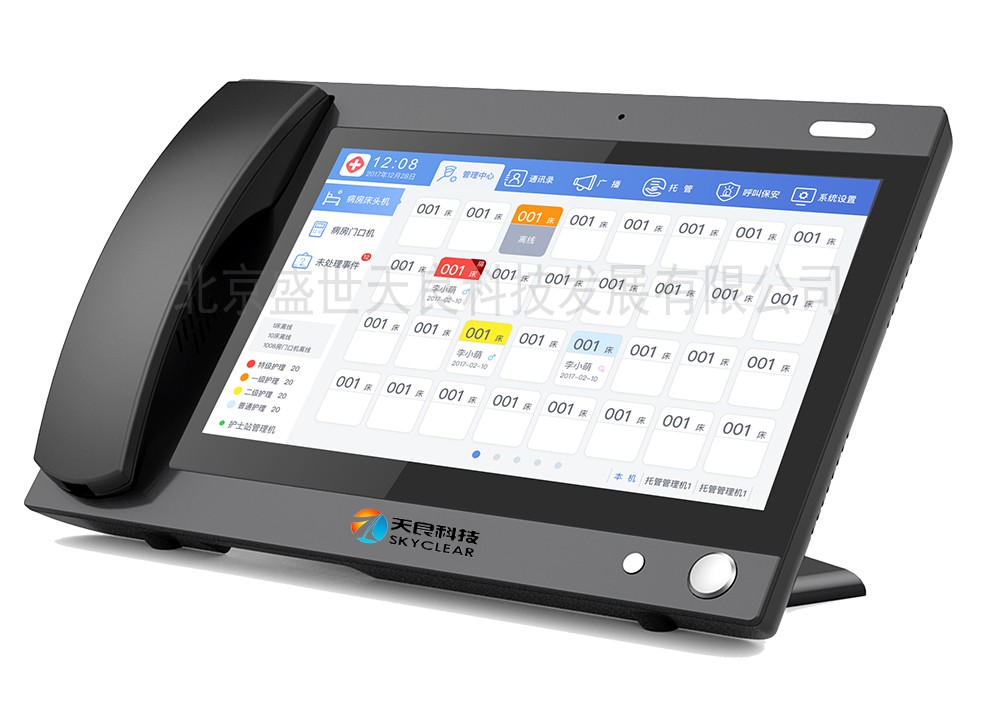

(二) 護士站主機/醫生主機
1、產品說明
采用10.1寸電容觸摸顯示屏， 720P高清攝像頭。一般放置在護士站的桌面上。有多級管理設置功能，可作一級管理主機使用。
2、 功能簡介
1) 雙工對講：可與分機雙工對講；可與主機雙工可視對講。對講方式有免提、手柄、TALK鍵。
2) 主機托管：可將本主機的病床分機托管給其它的護士站主機管理。
3) 呼叫轉接：可接聽探視主機的呼叫并轉接至相應的病床分機進行可視對講。
4) 監聽監視：可監聽監視通話中的病人、家屬。
5) 時間設定：可設定分機的通話時間（時間范圍60分鐘以內）。
6) 通話計時：可顯示探視主機與病床分機的通話時間，方便護士查看。
7) 切斷通話：可根據病人通話情況進行切斷與強行切斷。
8) 呼叫上傳：當分機呼叫超時無人應答時，可將呼叫信息上傳到高級別主機上。
9) 廣播播放：可用MP3文件對所有分機進行全區、定時廣播。
10) 分時段上傳：可設定不同時段的超時無應答上傳時間。
11) 病區門開鎖：可控制病區門鎖開閉，并能與探訪人可視對講，實現門禁管理。
12) 病員一覽表：可顯示每路病床分機的病人信息，并支持接入病員一覽表顯示。
13) 同步顯示：分機呼叫，主機、走廊顯示屏可同步顯示呼叫信息。
14) 語音播報：分機呼叫，可語音播報“XX號房 XX號床 呼叫”。
15) 護理級別：可設置高級、特護、普通三種護理級別或自定義護理級別。
16) 音量調節：可單獨設置白天、夜晚分機的呼叫音量、通話音量。
17) 在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。
18) 其它功能：監聽等。
19) 接口多樣：有485通訊接口、報警輸出口、音頻輸入接口。
20) 錄音錄像：支持32GB SD卡，可對通話過程錄音錄像，并能查詢播放、儲存、上傳至服務器。
21) 自身供電：12V。
3、技術參數
|
網絡接口 |
標準RJ45輸入 |
|
支持協議 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
網絡通信速率 |
100Mbps |
|
操作系統 |
Android 4.4 |
|
屏幕分辨率 |
1024*600 |
|
顯示屏尺寸 |
10.1寸電容屏 |
|
攝像頭 |
720P高清攝像頭 |
|
視頻編解碼 |
H.264 |
|
音頻編解碼 |
G.711 |
|
環境溫度 |
-10℃～+55℃ |
|
環境濕度 |
20%～93% |
|
功耗 |
≤8W |
|
輸入電源 |
DC12V |

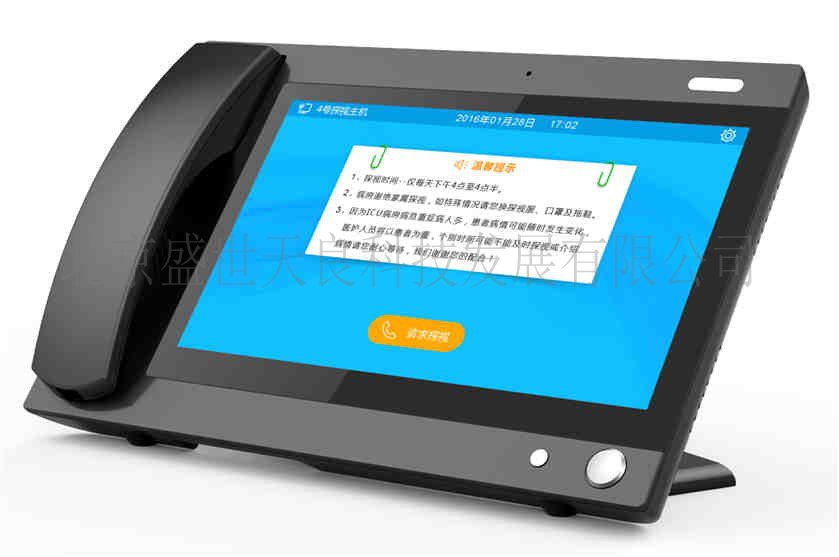

(三) 探視主機
1、產品說明
采用10.1寸觸摸顯示屏， 720P高清攝像頭。用于ICU探視區向護士站發出探視請求，實現與患者的可視對講。
2、功能簡介
1) 一鍵呼叫：病人家屬可一鍵呼叫護士站主機。
2) 雙工可視：護士站主機接聽探視主機的呼叫并轉接至相應的病床分機，可與病床分機雙工可視對講。
3、技術參數
|
網絡接口 |
標準RJ45輸入 |
|
支持協議 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
操作系統 |
Android 4.4 |
|
網絡通信速率 |
100Mbps |
|
攝像頭 |
720P高清攝像頭 |
|
視頻編解碼 |
H.264 |
|
音頻編解碼 |
G.711 |
|
環境溫度 |
-10℃～+55℃ |
|
環境濕度 |
20%～93% |
|
功耗 |
≤8W |
|
輸入電源 |
DC12V |

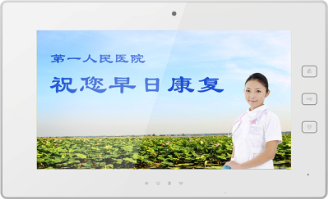

(四) WIFI病床分機
1、產品說明
采用10.1寸觸摸顯示屏， 720P高清攝像頭。配送持呼叫器，安裝在重癥病房的設備帶上，供重癥病房的病人對講時使用。
2、功能簡介
1) 一鍵呼叫：病人可一鍵呼叫護士站主機。
2) 雙工可視：可接聽護士站轉接的探視主機呼叫并雙工可視對講；可與護士站主機雙工可視對講。對講方式有手持、免提。
3) 接口多樣：可外接門燈、防水報警按鈕。
4) 錄音錄像：可對通話過程錄音錄像，并能查詢播放、儲存。
3、技術參數
|
網絡接口 |
標準RJ45輸入 |
|
支持協議 |
TCP、UDP、RTP、ARP、IGMP、HTTP、SIP |
|
操作系統 |
Android4.4 |
|
網絡通信速率 |
100Mbps |
|
攝像頭 |
720P高清攝像頭 |
|
視頻編解碼 |
H.264 |
|
音頻編解碼 |
G.711 |
|
環境溫度 |
-10℃～+55℃ |
|
環境濕度 |
20%～93% |
|
外接接口 |
Mini USB，485接口，預留WiFi，藍牙接口 |
|
功耗 |
≤6W |
|
輸入電源 |
DC12V |
|
尺寸 |
270*189*16.5mm |

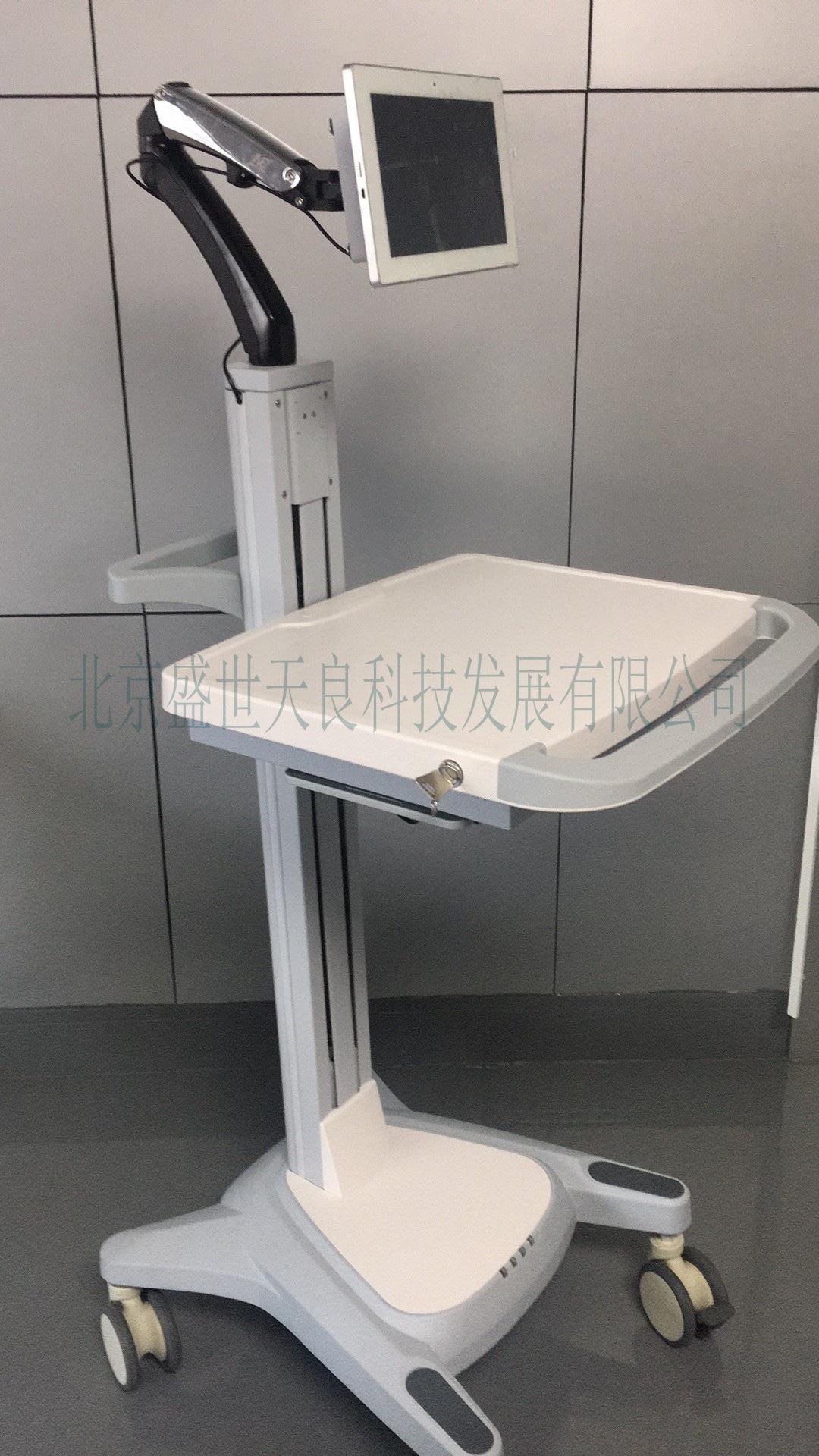

（五）移動探視小車
? 采用6063型鋁材、具有承重力強、移動輕便、防銹等特點。
? 氣動式升降機構，可自由升降高度，滿足不同高度使用需求。
? 符合VESA標裝安裝孔位，可上下傾斜、左右擺動、360°水平旋轉設備角度。
? 優質的鋁材支架，內置氣彈簧，可配合拉升、旋轉操作。
? 內含理線裝置，可將線材隱藏式固定在支架臂內，整體外形美觀。
? 優質的塑膠面板，具耐磨耐熱、不易變形，方便、輕松地推移車體。
? 360°超靜音萬向剎車輪，可輕松地固定車體。
? 內置20AH電池及其充電控制電路，可持續工作15小時以上。
